YJD1-M消防應急照明燈故障維修檢測基本要求

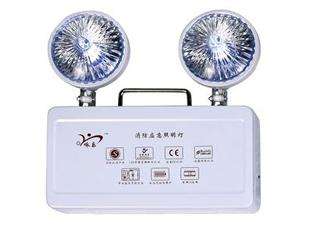

YJD1-M消防應急照明燈采用4Ah、6V酸堿免維護蓄電池作為備用電源，使用時其220V交流電源插頭始終插在電源插座上。有220V交流電源時，外電源給蓄電池充電；停電時，自動轉為蓄電池放電狀態，兩只5W、6V的照明燈點亮，其照明時間≥95分鐘。

當220V交流電源供電正常時，220V交流電源經變壓器B1降壓，在其次級輸出11．7V交流電壓，由D1-D4全波整流、C1濾波后得到13V左右的直流電壓。該電壓經R3、Q1、D6給蓄電池充電。Q1的b極接有穩壓二極管DZ1，電阻R4既是Q1b極的偏流電阻，又是DZ1的限流電阻，使Q1b極電壓約為8．9V。這樣充電電壓*高約為7．7V，其充電電流隨著蓄電池的電壓而變化，電壓越低充電電流越大，反之越小。在充電狀態，Q2飽和導通，Q3由于D7、R10的作用而截止，Q4也截止、所以照明燈Z1、Z2不亮。

當220V交流電源因故停電時，變壓器B1次級無輸出，電路中直流13V電壓消失，D7正極無電壓，由于Q2斷電前處于飽和導通狀態，所以Q3立刻由截止轉為導通，Q4 b極電位升高，Q4也隨著導通，照明燈Z1、Z2點亮。Q4導通后，Q4 c極為低電位，由于R11跨接在Q4 c極與Q3M及之間，Q3b極電位下降，維持Q3的導通狀態，照明燈一直點亮。紅色指示燈為充電指示燈，綠色指示燈為主電源指示燈。紅燈亮，則表示蓄電池正在充電，綠燈亮，則表示交流220V電源、13V直流與Q1電路有電。ON、OFF為照明燈的開關按鈕，220V交流電源停電時，可通過此兩按鈕打開或關閉照明燈。

檢修該型應急照明燈時，可先觀察兩指示燈的狀態。交流220V供電正常時，綠色指示燈直亮；蓄電池允申紅色指示燈也應亮。如綠色指示燈不亮，則應檢查變壓器B1次級是否有11．7V交流電壓輸出，電容C1兩端是否有13V左右直流電壓，Q1e極有無7V壽右電壓，如無電壓，則應檢查相血元件。檢修中，可斷開蓄電池一端。測量應急照明燈的開路充電電壓與短路充電電流(正常電壓約為7．7V，允電時電流為450mA左右)。如電壓過高，則應檢查Q1是否擊穿短路，DZ1、R14是否開路。過高的充電電壓，將造成蓄電池過充電,使蓄電池過早損壞。

交流220V電源停電時,照明燈不亮，則應重點檢查三極管Q2、Q3、Q4電路，并應檢查蓄電池是否老化。應急照明燈正常工作時,其三極管各極的工作電壓如附表所示(用MF47型萬用表在路測得)。
